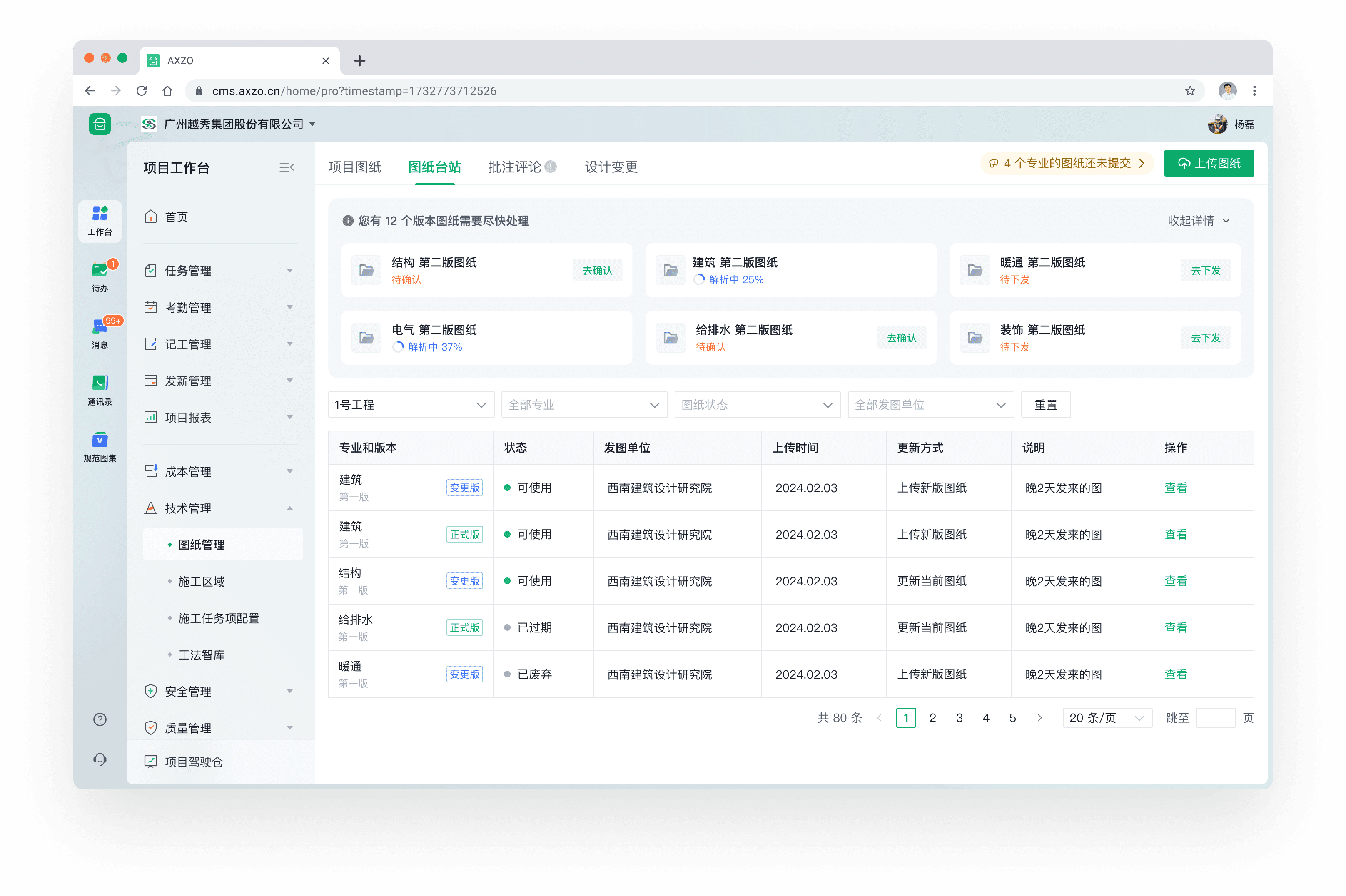

图纸台账 2.0
从“信息坟墓”到“主动式协作中心”的设计重构
业务背景
图纸台账是图纸管理功能模块中，记录图纸从上传到废弃整个生命周期状态流转的空间。台账系统主要涉及上传人、确认人、下发人及多权限管理员 4 类用户角色。
图纸台账 1.0 版本在我加入团队前已经完成。因为当时的核心目标是快速搭建核心功能并上线，所以没有针对不同角色做差异化设计，导致理解成本高、操作路径冗长，严重影响了图纸流转效率。

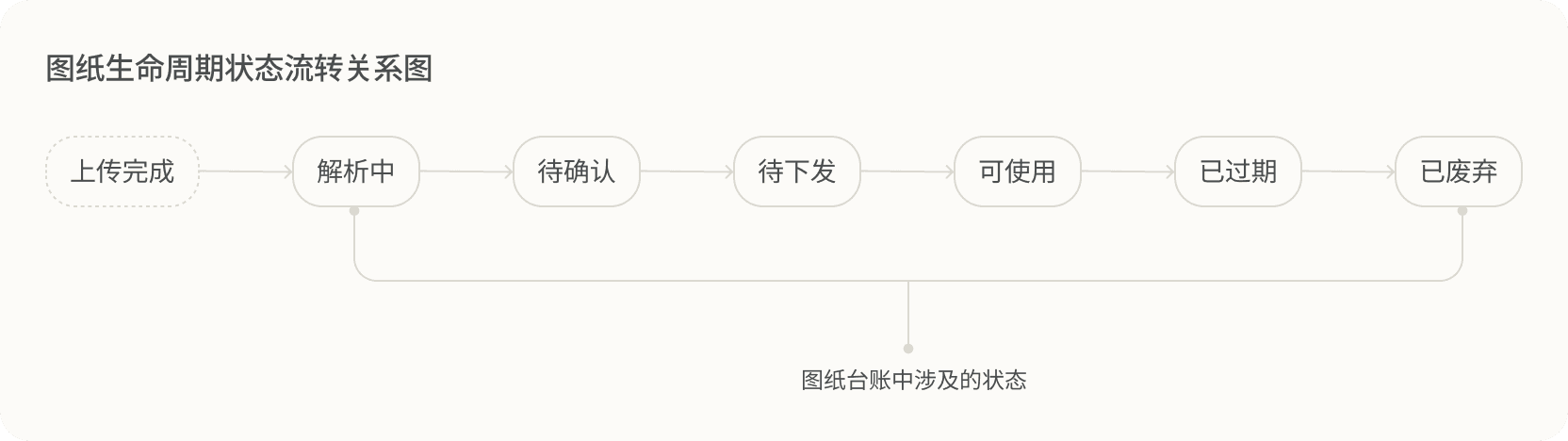

图纸生命周期状态流转关系图
图纸台账中涉及的状态

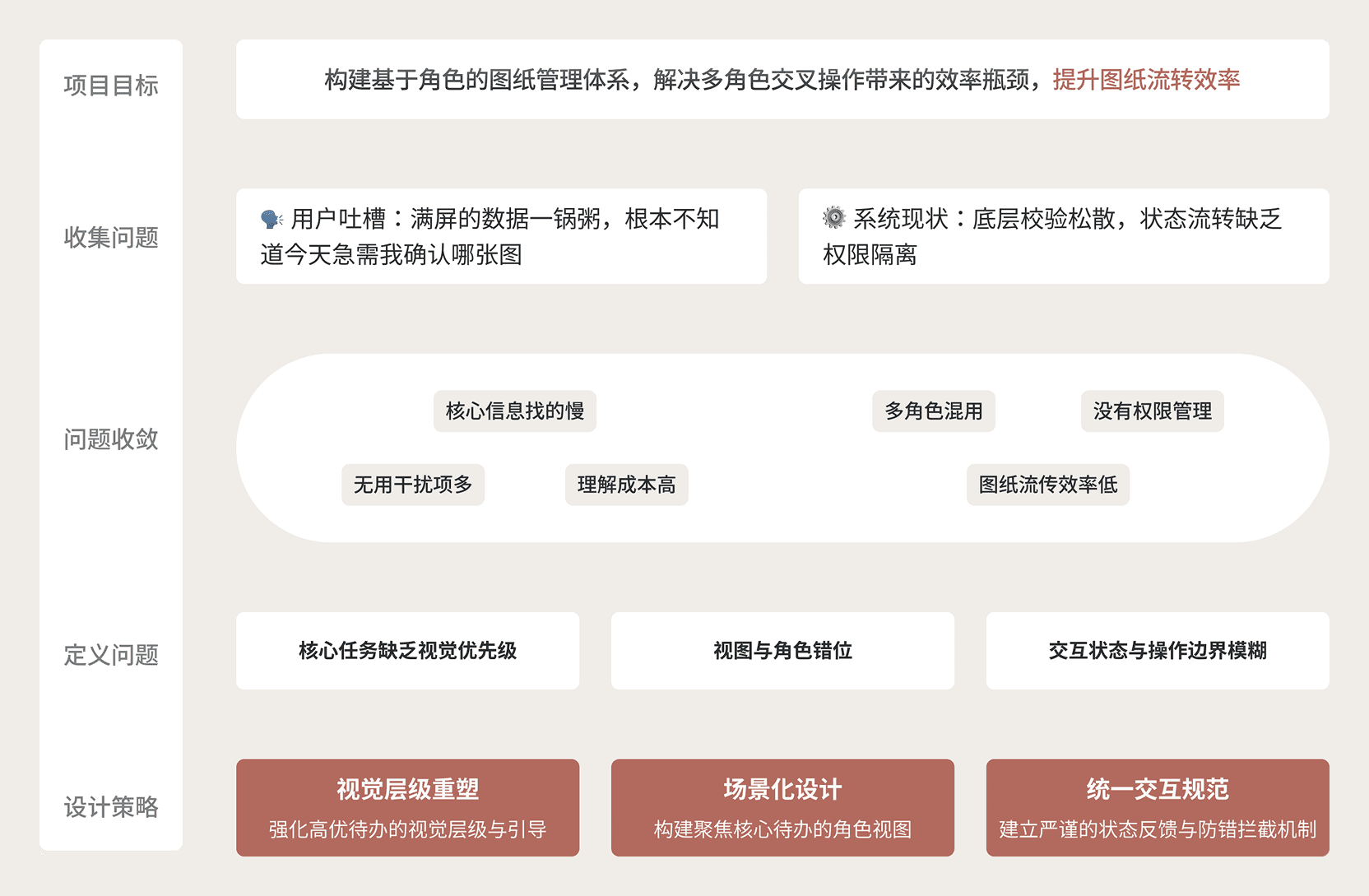

问题定位

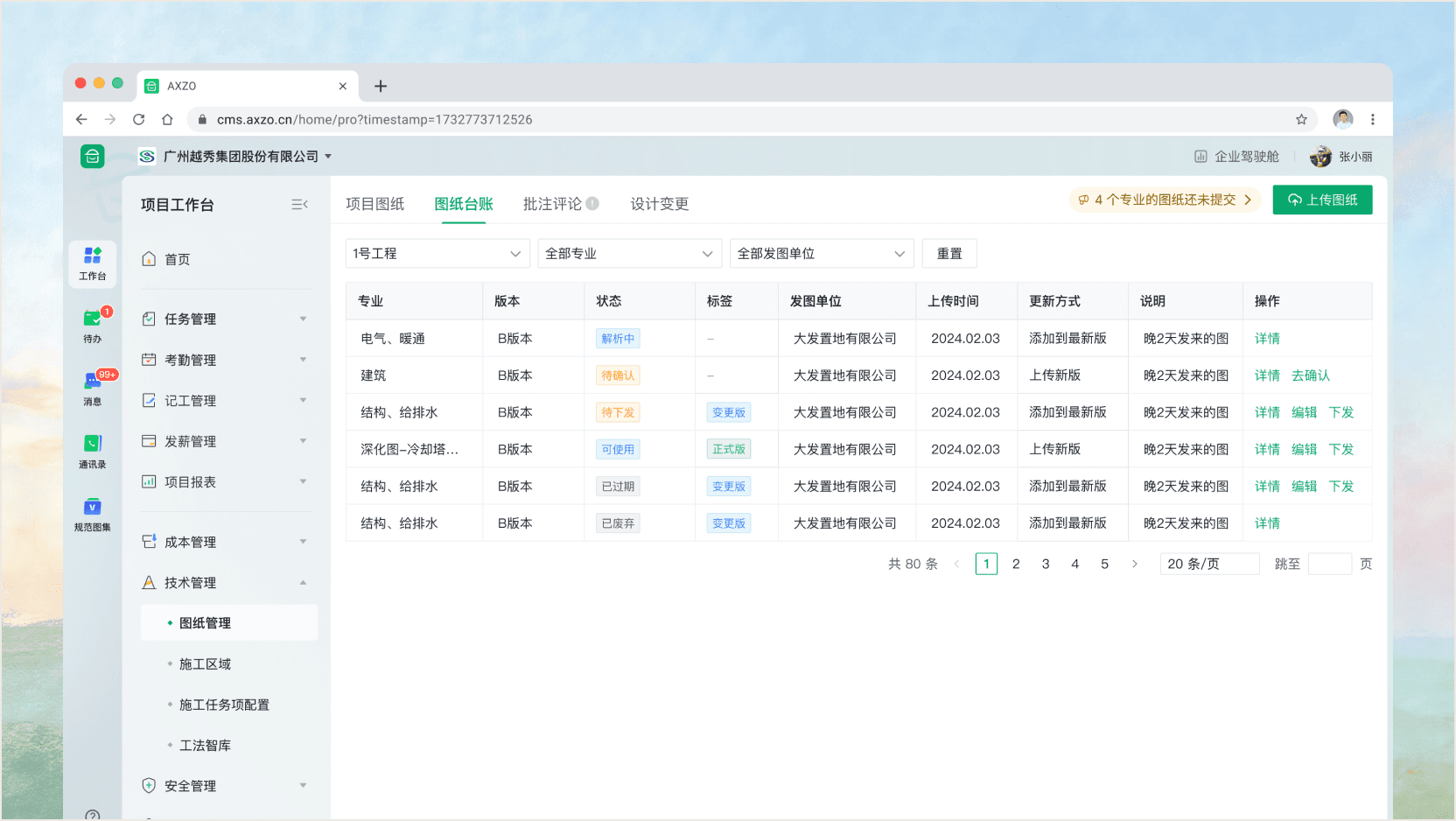

旧版台账是一个死的数据容器，主要存在以下 3 大问题：
- 所有用户看到相同的数据，所以也会看到与自己不相关的专业、版本的图纸，给自己带来视觉干扰
- 面对大量的图纸数据，各角色在查找关注的数据时，仿佛在一片数据海中捞针，效率低下
设计目标
此次设计的核心目标，是把台账系统从「以数据为中心」转变为「以角色和任务为中心」。
设计实践
在早期明确了图纸台账 2.0 改版要围绕细分用户角色和权限来重构体验之后，我在项目启动前就开始提前探索设计方案。
设计分析
根据 JTBD 理论，用户不是在购买产品本身，而是在“雇佣”产品帮他们完成某项任务。那图纸台账模块本质上是在帮助哪些用户完成哪些任务？

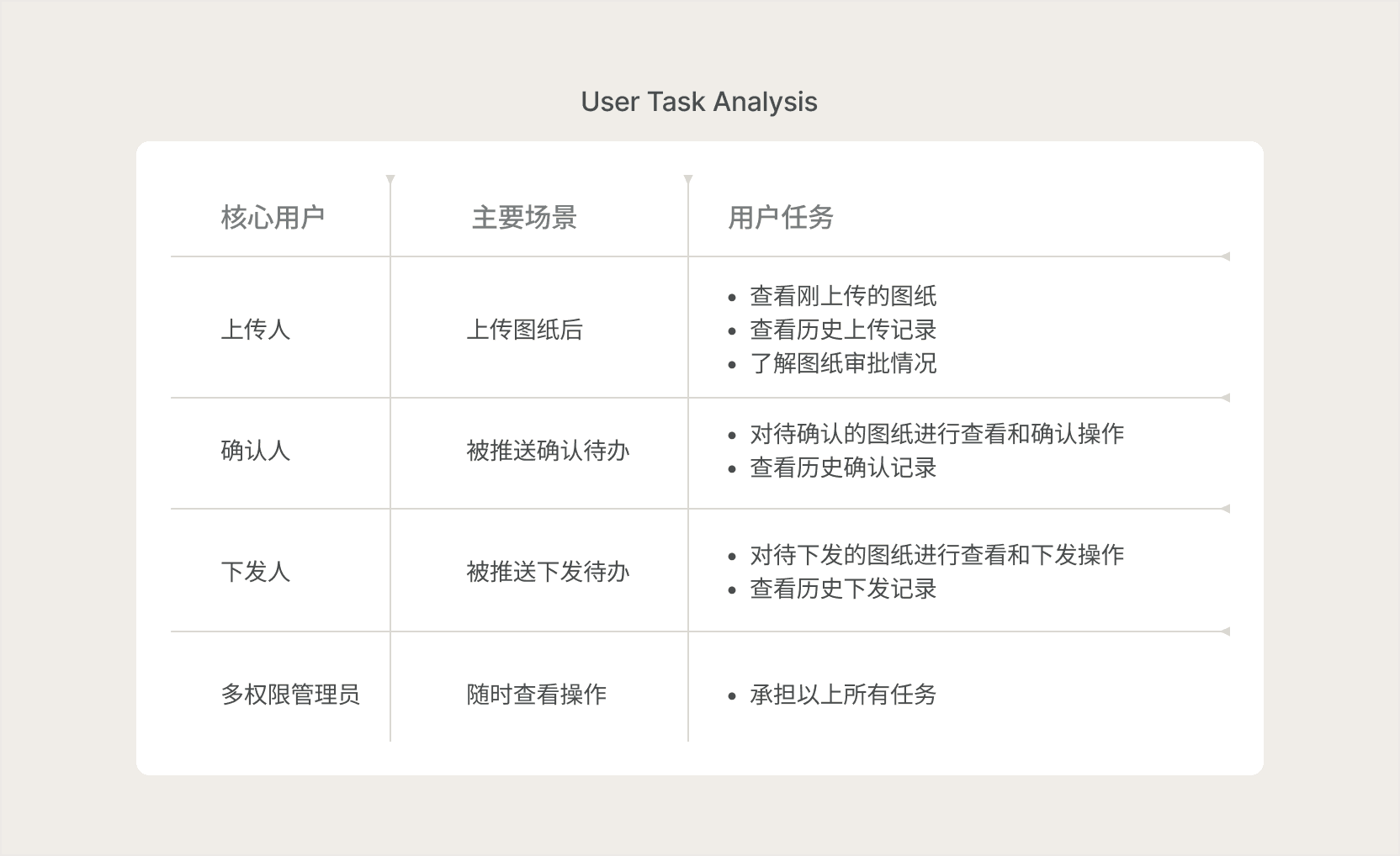

User Task Analysis
| 核心用户 | 主要场景 | 用户任务 |
|---|---|---|
| 上传人 | 上传图纸后 |
|
| 确认人 | 被推送确认待办 |
|
| 下发人 | 被推送下发待办 |
|
| 多权限管理员 | 随时查看操作 |
|

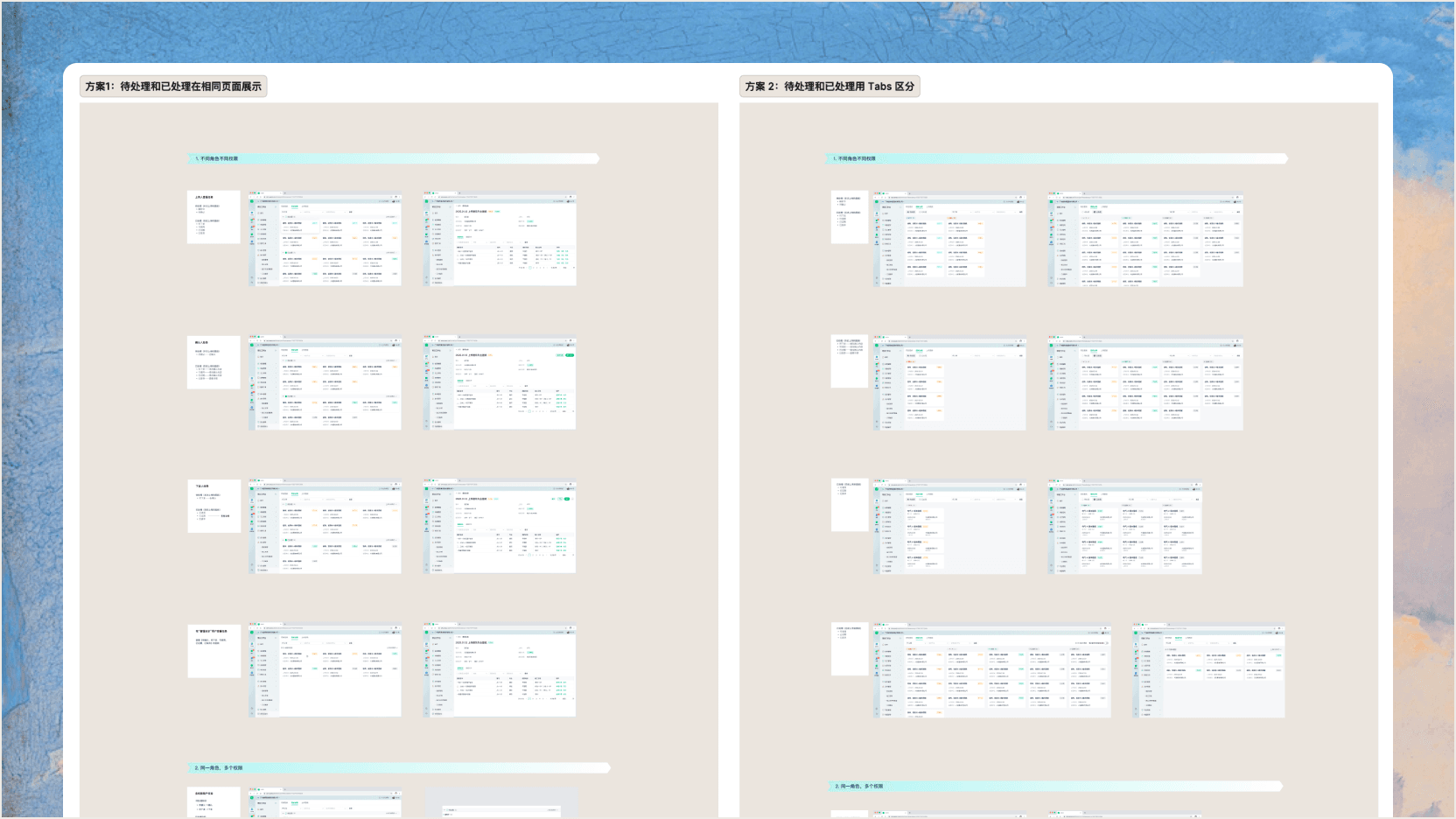

第一轮：激进重构与现实阻力
明确了用户想完成的功能任务后，我最开始尝试引入“任务管理”范式，想把问题拆成「未处理 / 已处理」两种状态来重塑台账体验。
- 未处理的任务：承接用户当前最关心的事项
- 已处理的任务：承接用户次一级关注的历史内容
下面以“上传人”角色为例，展示第一轮探索。

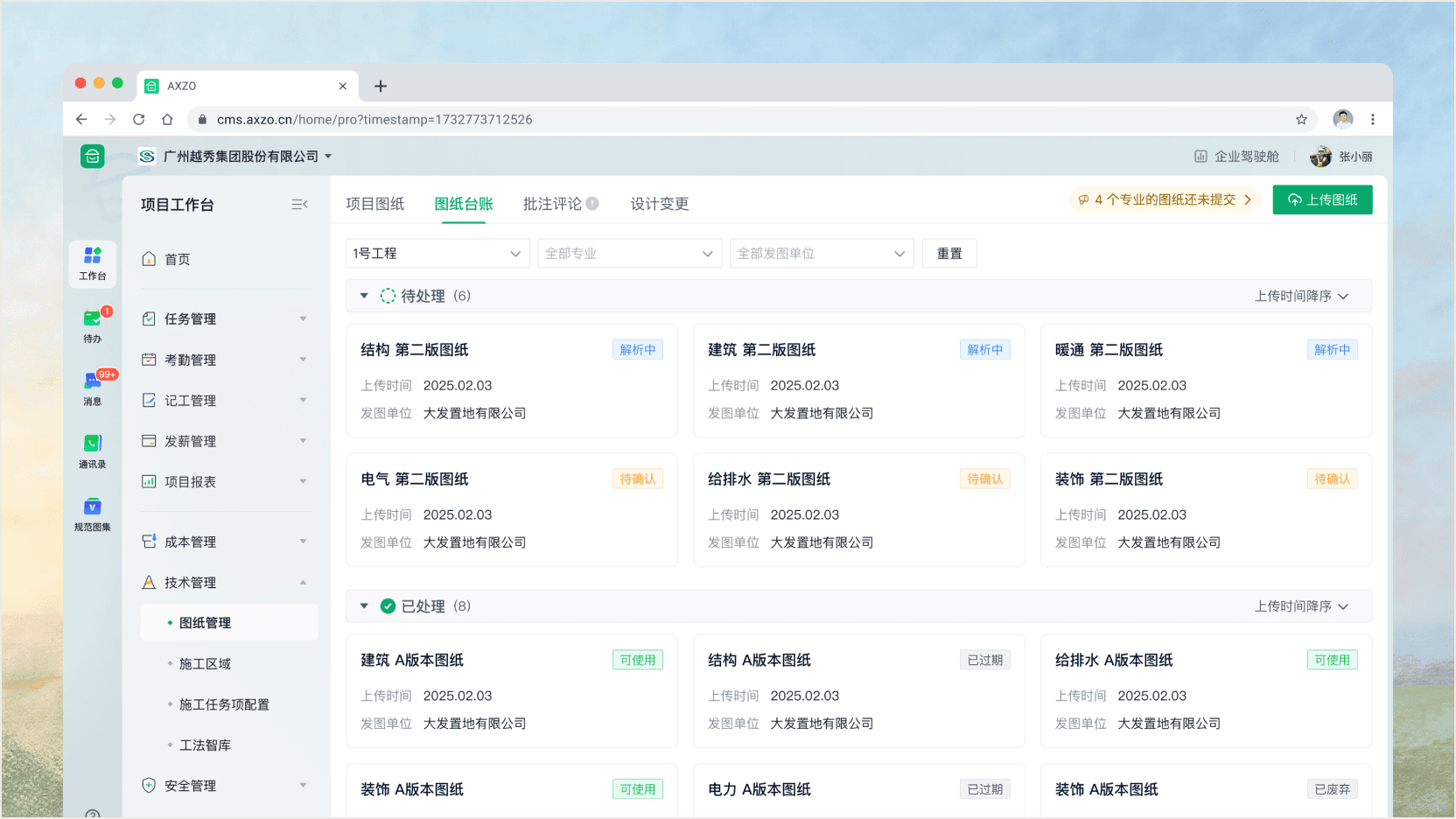

Option A
优点
- 待处理和已处理的内容非常清晰，一目了然。
- 支持不同状态图纸按时间排序。
缺点
- 待处理内容数量过多时展示不佳，已处理内容容易被挤出首屏，需要用户手动展开收起。
- 上下空间紧张，每张卡片只适合展示关键信息，不适合承载太多字段。

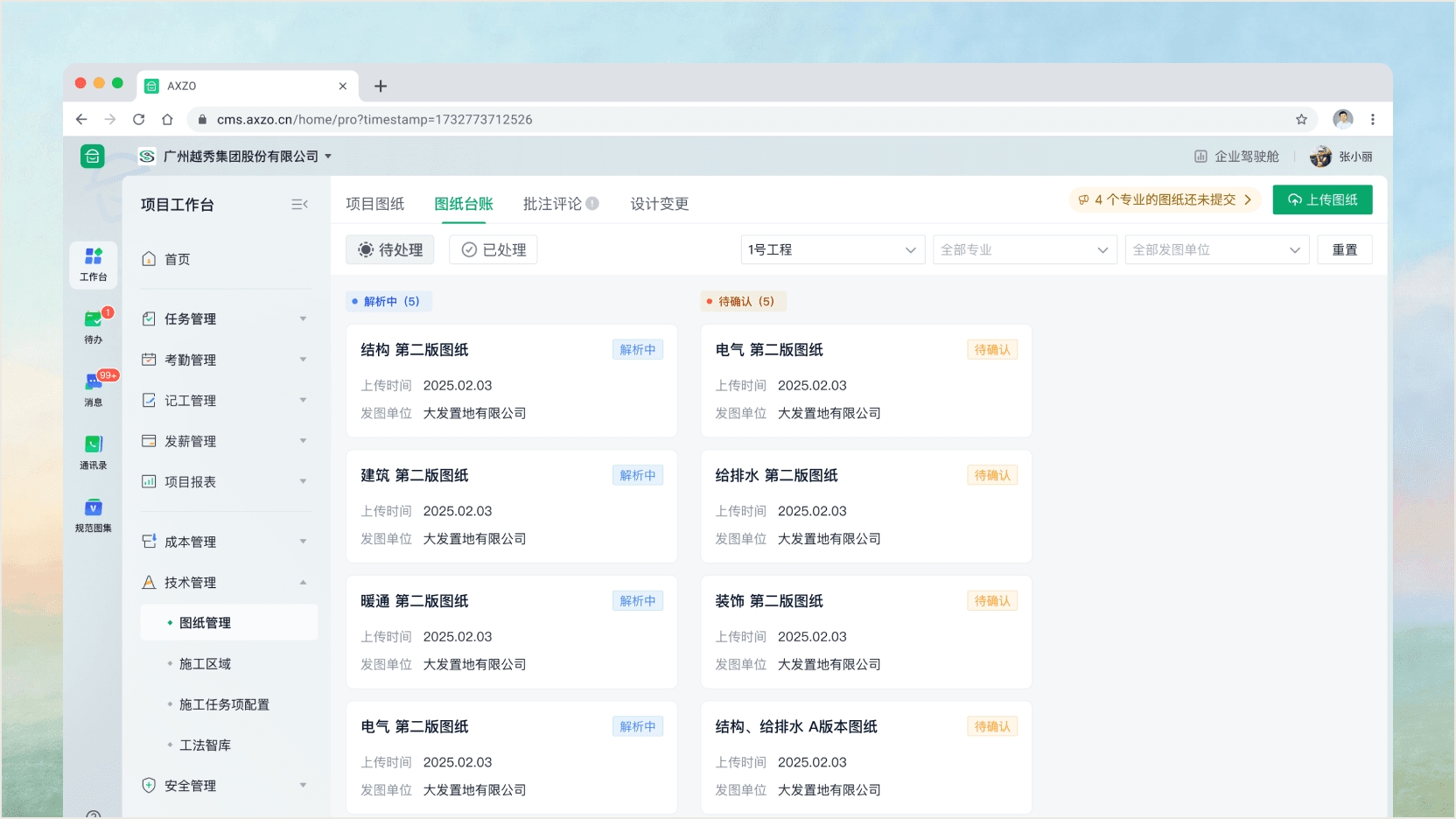

Option B
优点
- 模块分区更清晰，同时规避了方案 A 中页面数据展示不全的问题。
- 上下空间充足，适合展示详细信息，卡片高度可扩展。
缺点
- 待处理数据较少时，画面会显得比较空。
- 待处理和已处理分开后，上下文联系变弱，卡片在两个区域间跳变明显，理解成本变高。
内部评审反馈
这套方案在设计评审中遇到了阻力，核心问题集中在用户接受度与研发可行性两方面。
用户层面
- 处理海量工程图纸时，用户更看重高密度数据对比与表格式界面带来的全局掌控感
- B 端用户对熟悉界面存在依赖，大幅改版会提高学习成本，削弱接受度
研发层面
- 方案涉及较大范围的底层重构，研发成本高，落地推进难度较大
第二轮：务实的敏捷设计

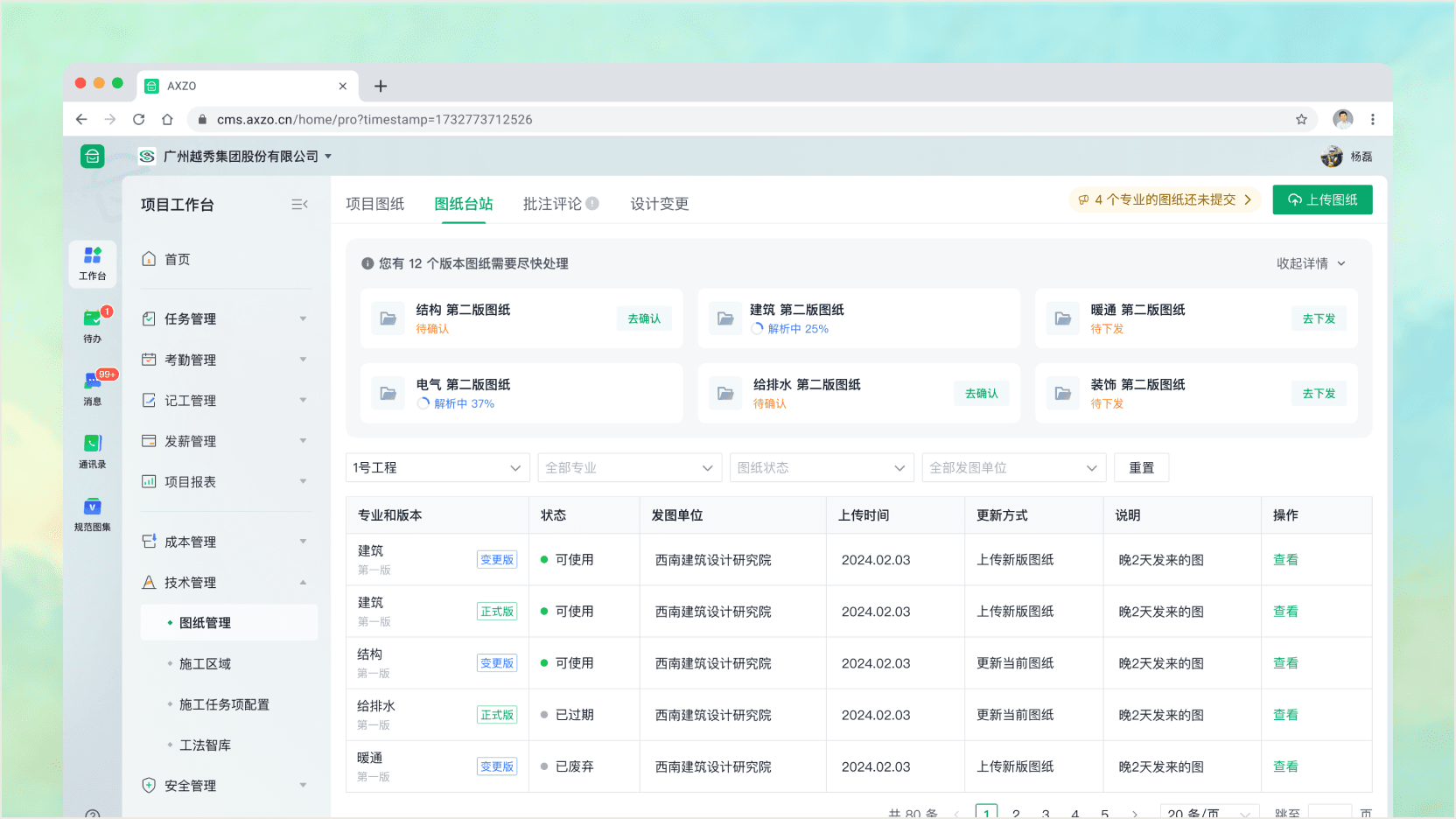

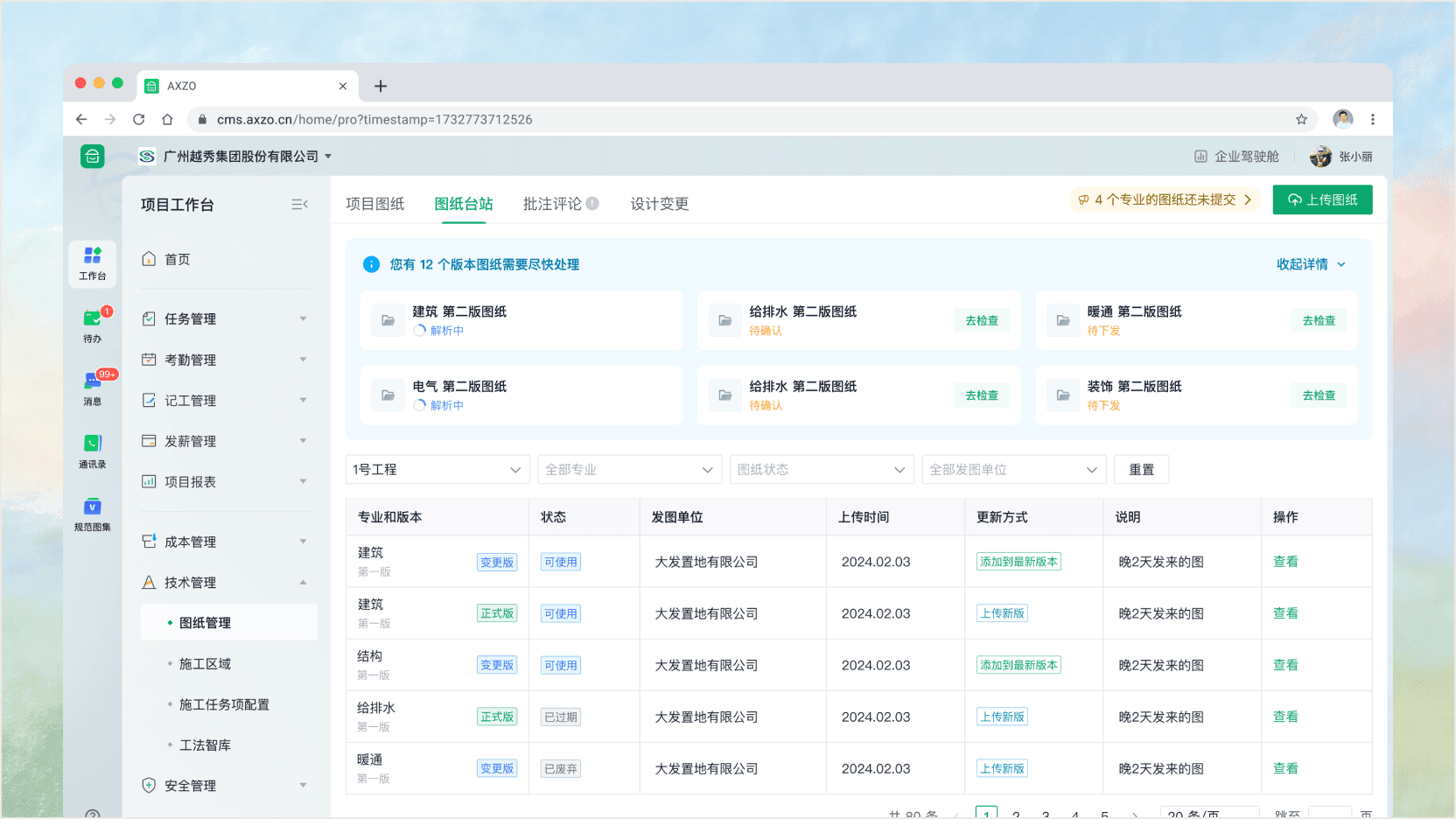

基于第一轮反馈，我放弃“全盘推翻”，改成“渐进式增强”。通过“待办区 + 表格”的融合视图，在保留高密度表格的同时，把不同角色当前最重要的任务抬到顶部。
- 保留表格：保住了用户习惯和海量数据的检索效率。
- 增加待办区：实现“千人千面”的核心策略，把不同角色最需要关注的内容放在最显眼的位置。
- 研发友好：界面改动成本小，底层逻辑无需完全重写，ROI 更高。

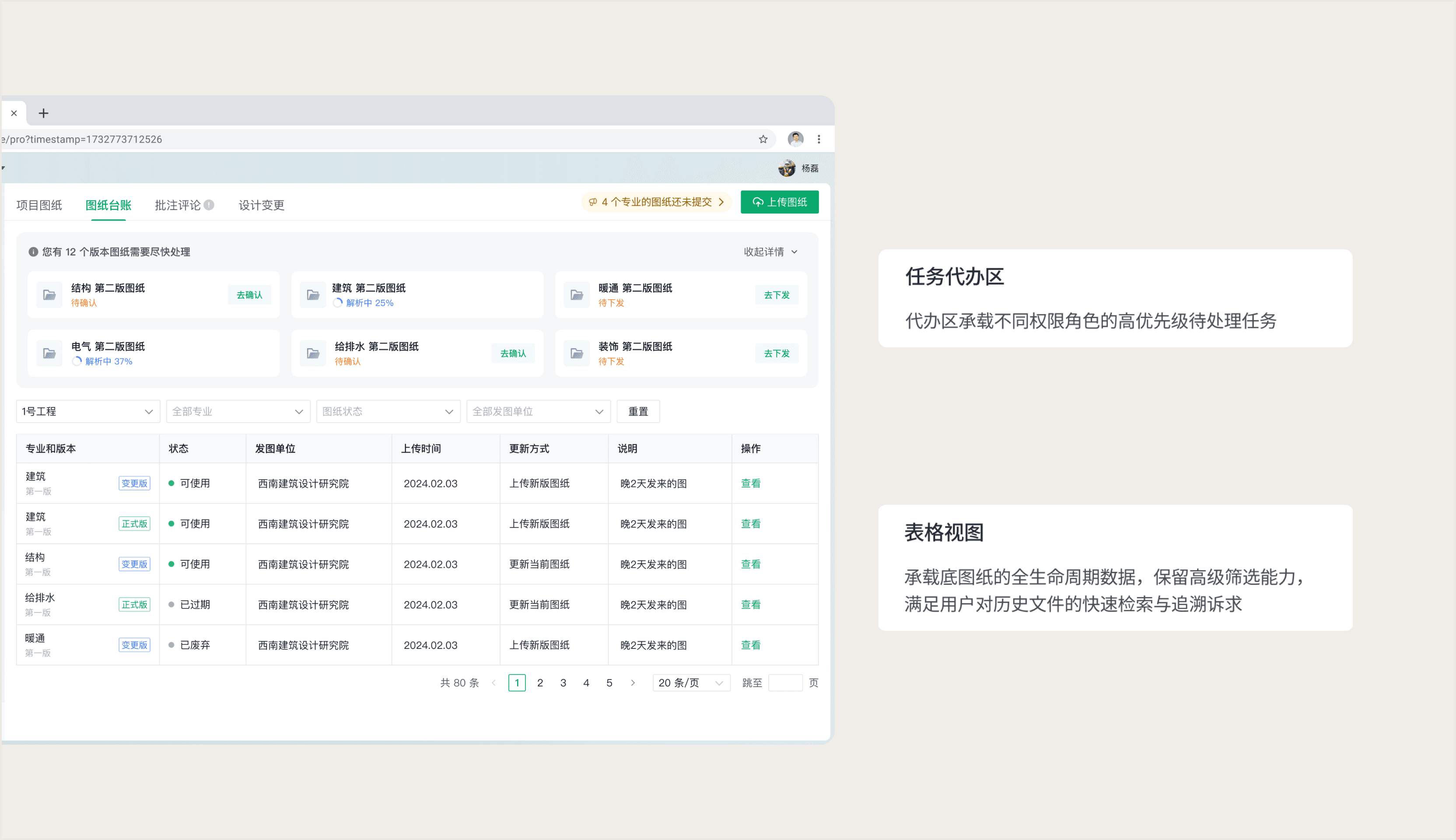

设计打磨
第二轮方案与团队同步时非常顺利地通过了内部评审。在这个基础上，我继续对页面的视觉层级、字段展示与操作项进行精细化打磨。
细节展开
设计就是在细节里见真章。

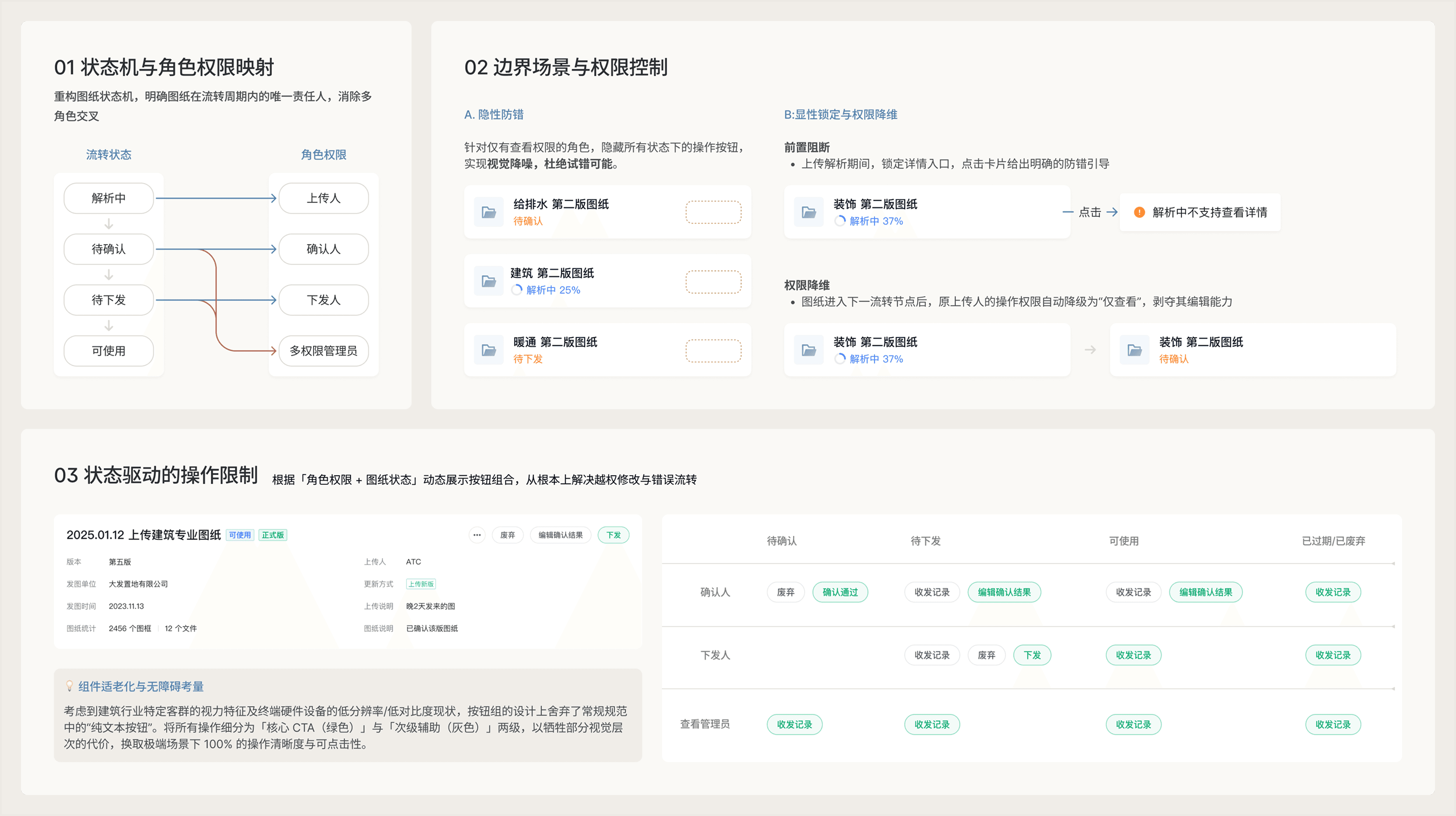

代办区展示逻辑

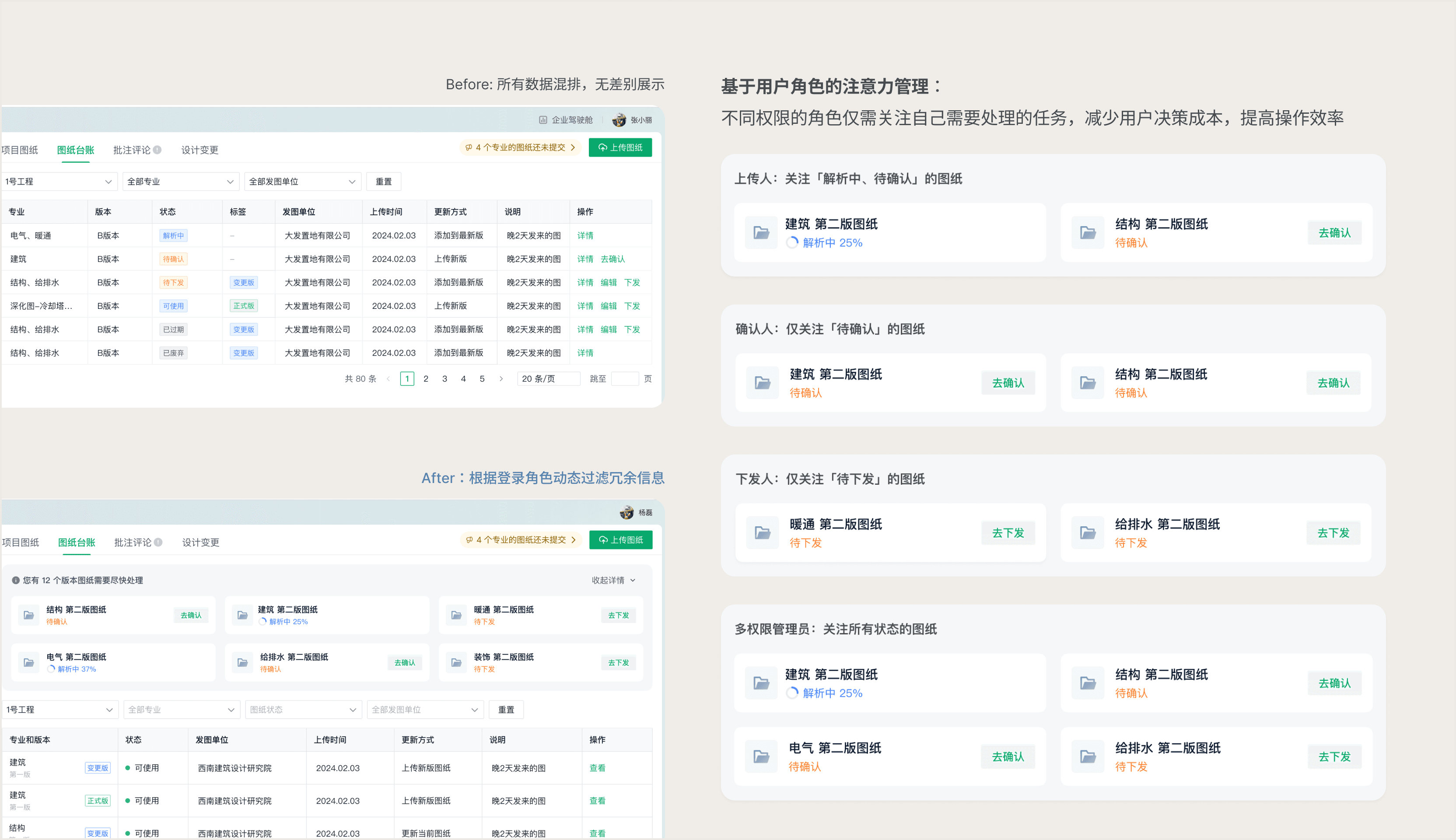

基于用户角色的注意力管理：不同权限的角色只需要关注自己要处理的任务，从而减少决策成本，提高操作效率。

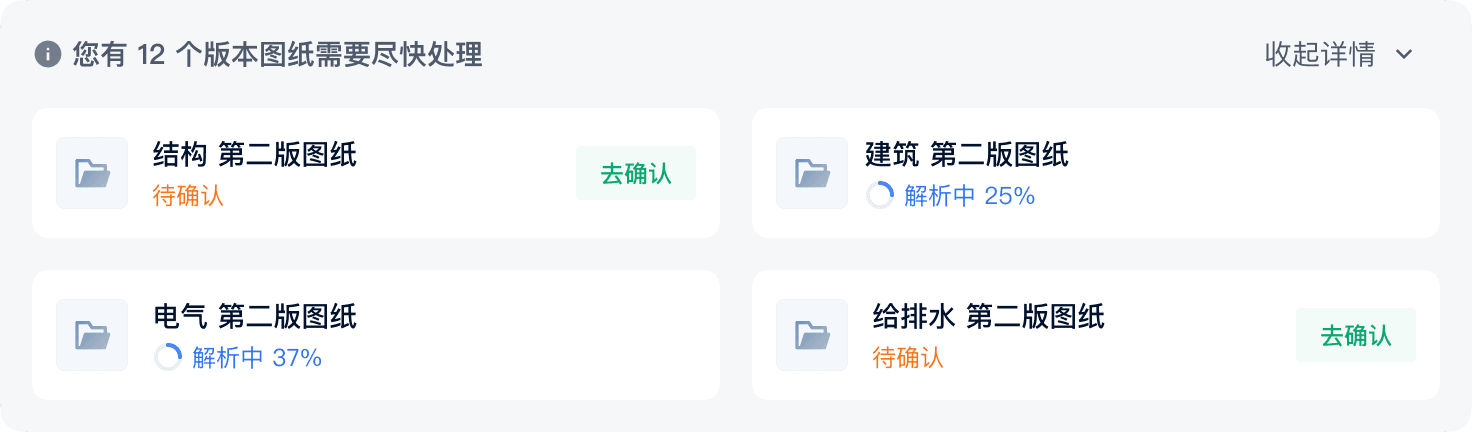

上传人：关注「解析中、待确认」的版本图纸

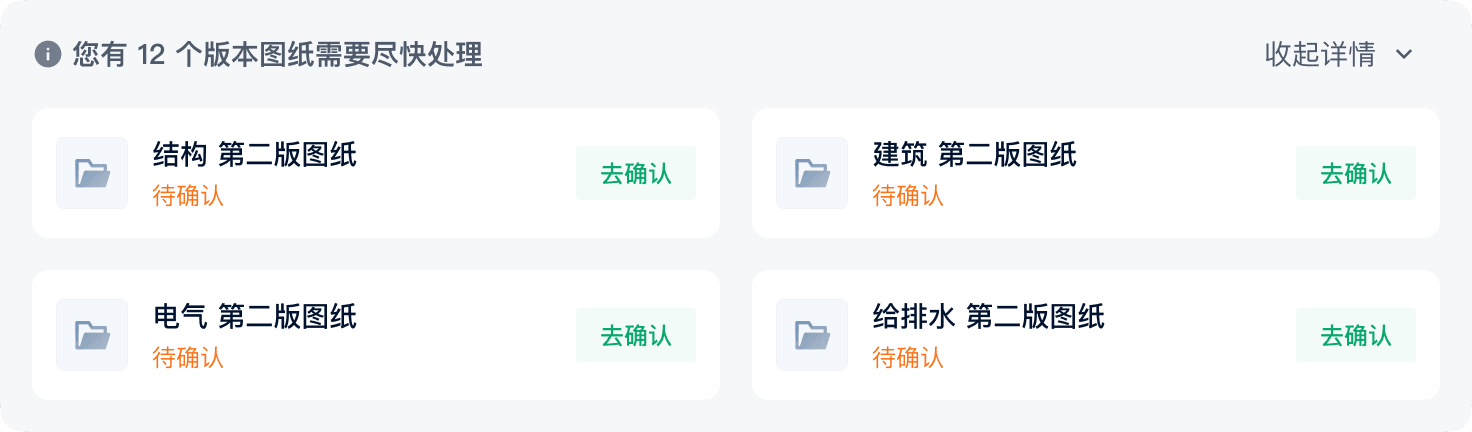

确认人：仅关注「待确认」的版本图纸

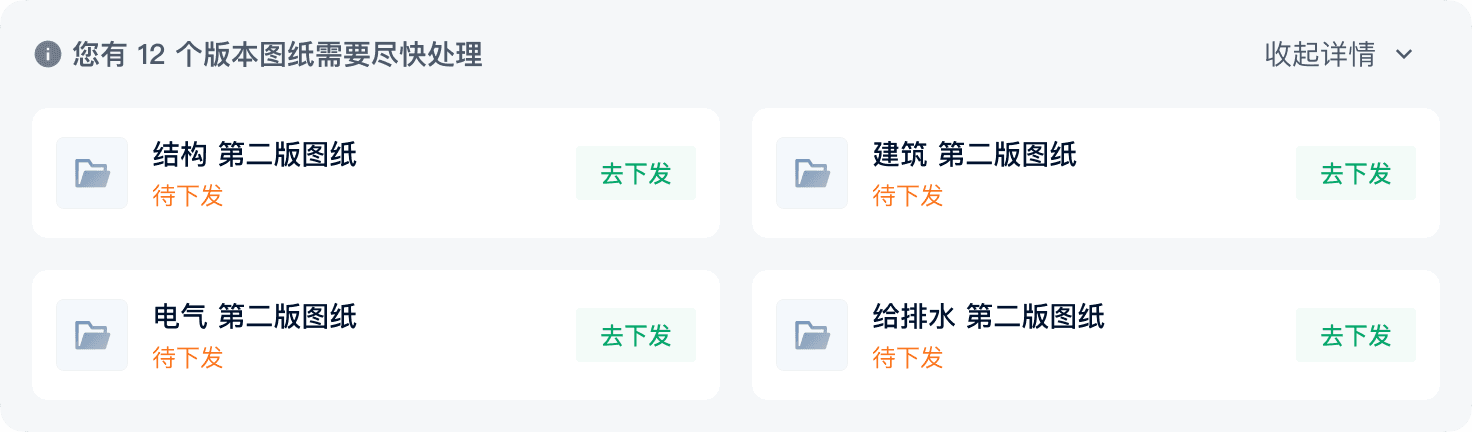

下发人：仅关注「待下发」的版本图纸

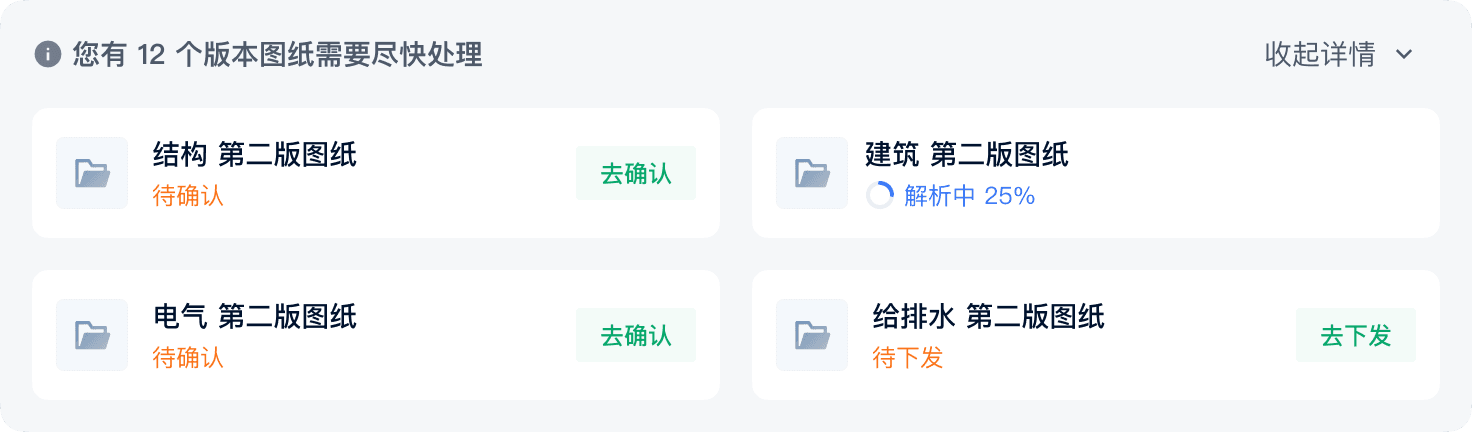

多权限角色：关注所有状态的版本图纸
代办区与表格的联动
支持动态布局：代办区的版本图纸被下发后，会自动从代办区流入下方表格，并展示在表格顶部，整体逻辑更接近 transfer 组件的心智模型。
响应式设计
为了营造更流畅的使用体验，我定义了代办区在不同屏幕宽度下的展示规则。
- 设 X = Viewport 宽度 - 侧边栏宽度 290px（64 + 226）。
- 当 X 在 [1024px, 1280px) 区间时，呈现 3 列。
- 当 X 在 [1280px, 1920px] 区间时，呈现 4 列。
- 当 X 在 (1920px, 2048px] 区间时，呈现 5 列。
- 当 X 宽度大于 2048px 时，以每张卡片 360px 计算，横向排列并自动换行。
- 卡片最小宽度 300px，高度固定 65px。
移动端设计
与 Web 端不同，移动端图纸台账系统几乎是从 0 到 1 搭建的。这个项目的另一个目标，是补齐移动端能力，实现双端对齐。
视觉化改版
在前期沟通里，PM 提出借这次补齐产品能力的机会，把图纸模块整体从“毛坯房”升级到“精装修”，提升视觉品质感。

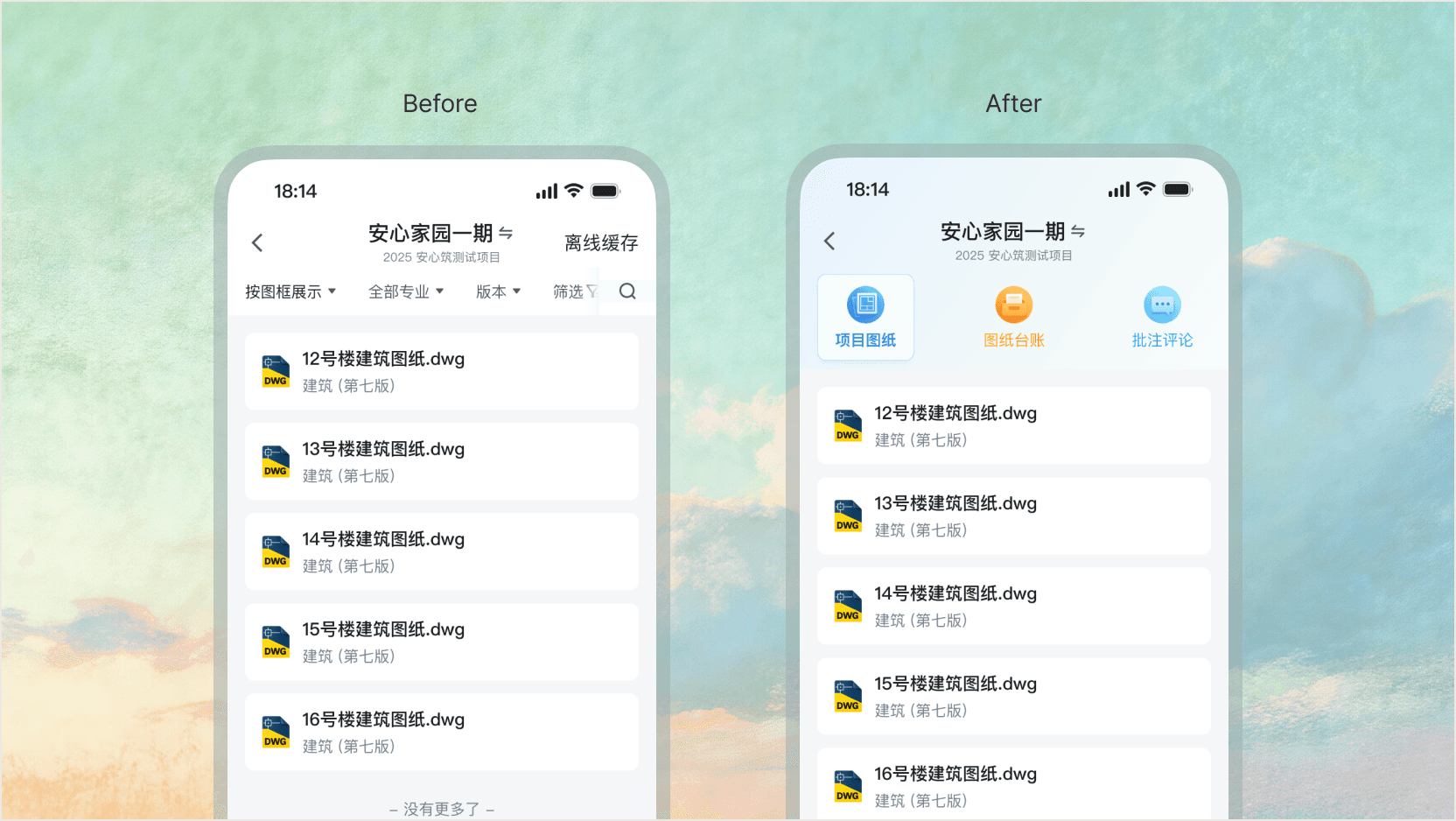

Before
After

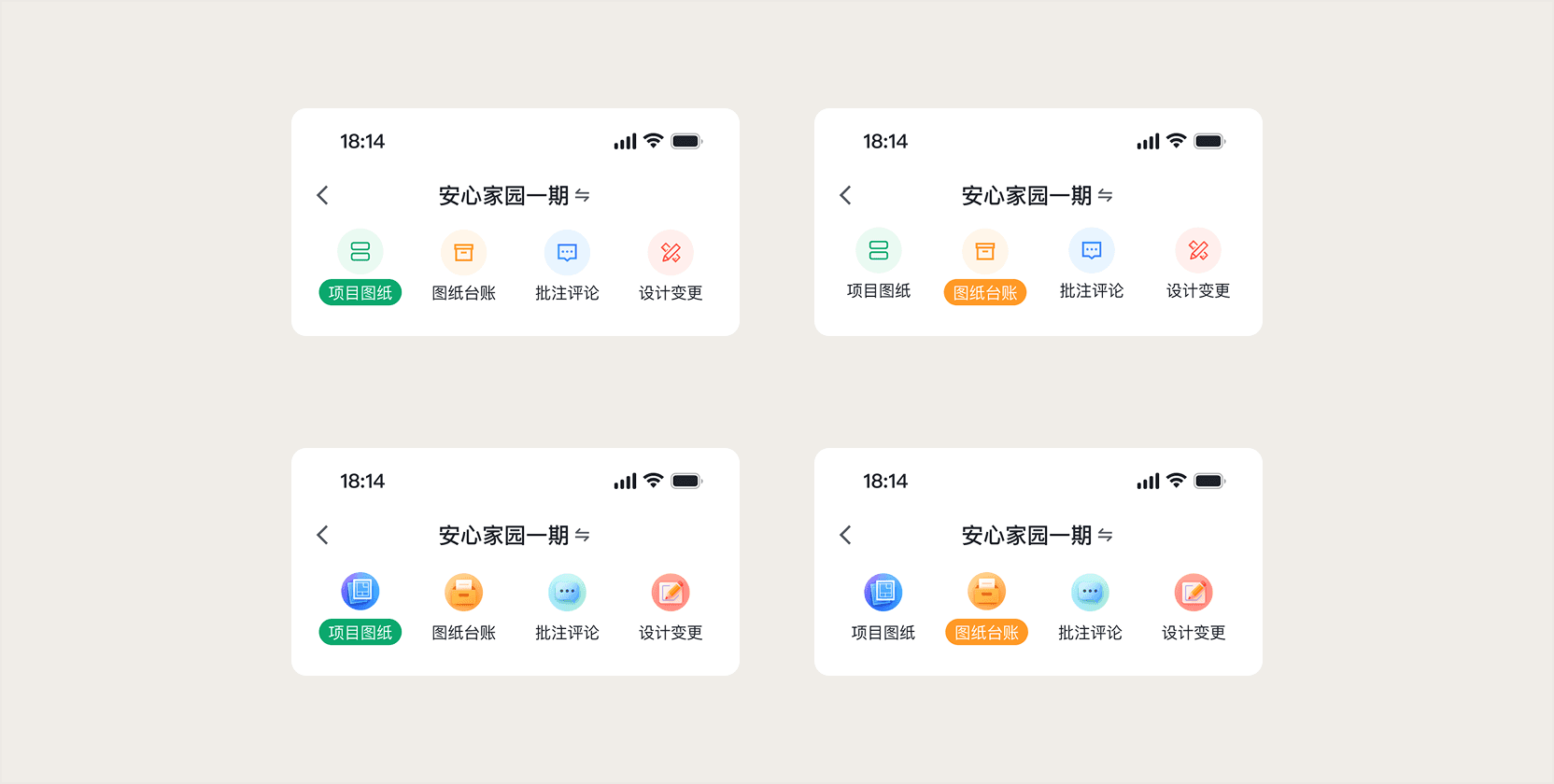

根据图纸工具类的业务属性，快速排除商品内容型入口，从线性图标和轻拟物风格开始做探索。
探索轻拟物图标入口时，恰逢 OpenAI 刚推出了 GTP4o 的模型，吉普力风格刷屏社交网络。结合 4o 的生图能力，参考夸克入口的现代轻拟物图标设计，我快速完成了轻拟物风格入口的视觉探索。
AI 辅助设计

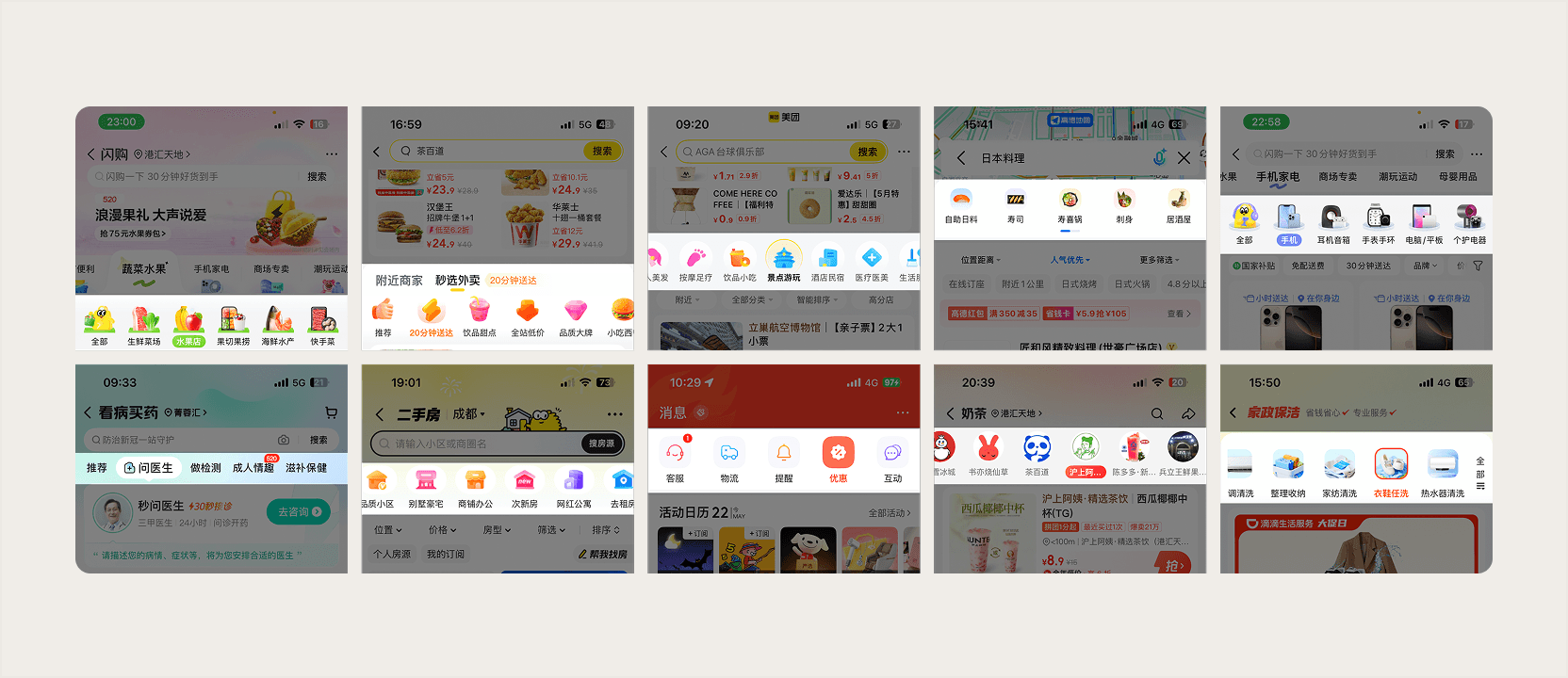

概念设计前，我先收集了主流 App 的功能入口设计，发现主要有 3 类典型表达：
- 简约现代的线性图标
- 现代轻拟物风格图标
- 以产品图或实物图为核心识别元素的商品内容型入口
结合图纸业务属性，我快速排除了商品内容型入口，转而从线性图标和轻拟物风格开始探索。
同步、反馈与迭代

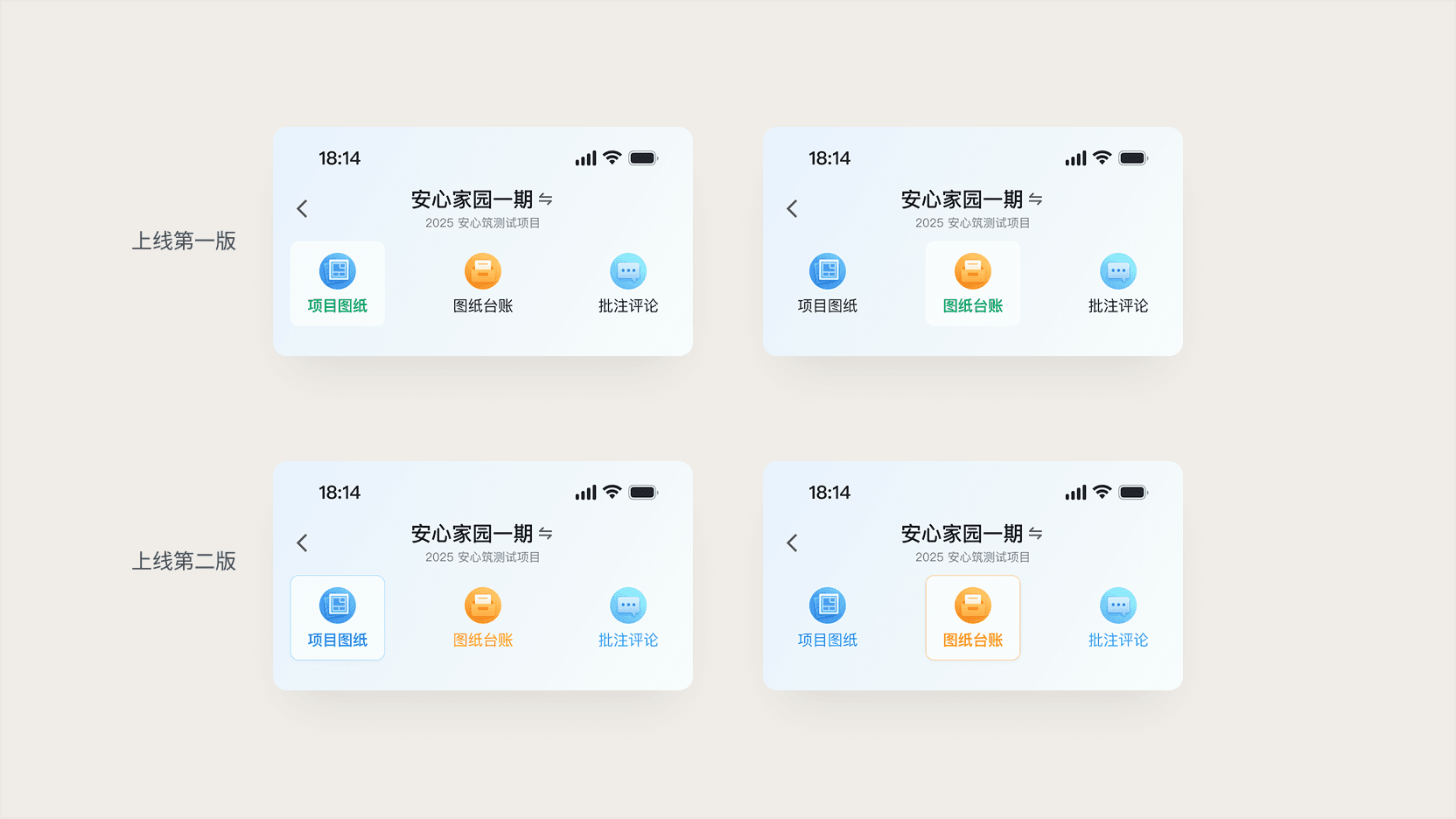

第一版视觉上线后，有用户反馈选中效果在室外强光环境下不够清晰，因此我继续迭代了第二版视觉方案。
上线第一版
上线第二版
视觉设计迭代
上滑交互
默认情况下，视觉化 Tab 会占用较高屏效，因此我设计了顶部 Tab 与代办区的展开收起交互：列表上滑时收起，向下滑动时再次展开。

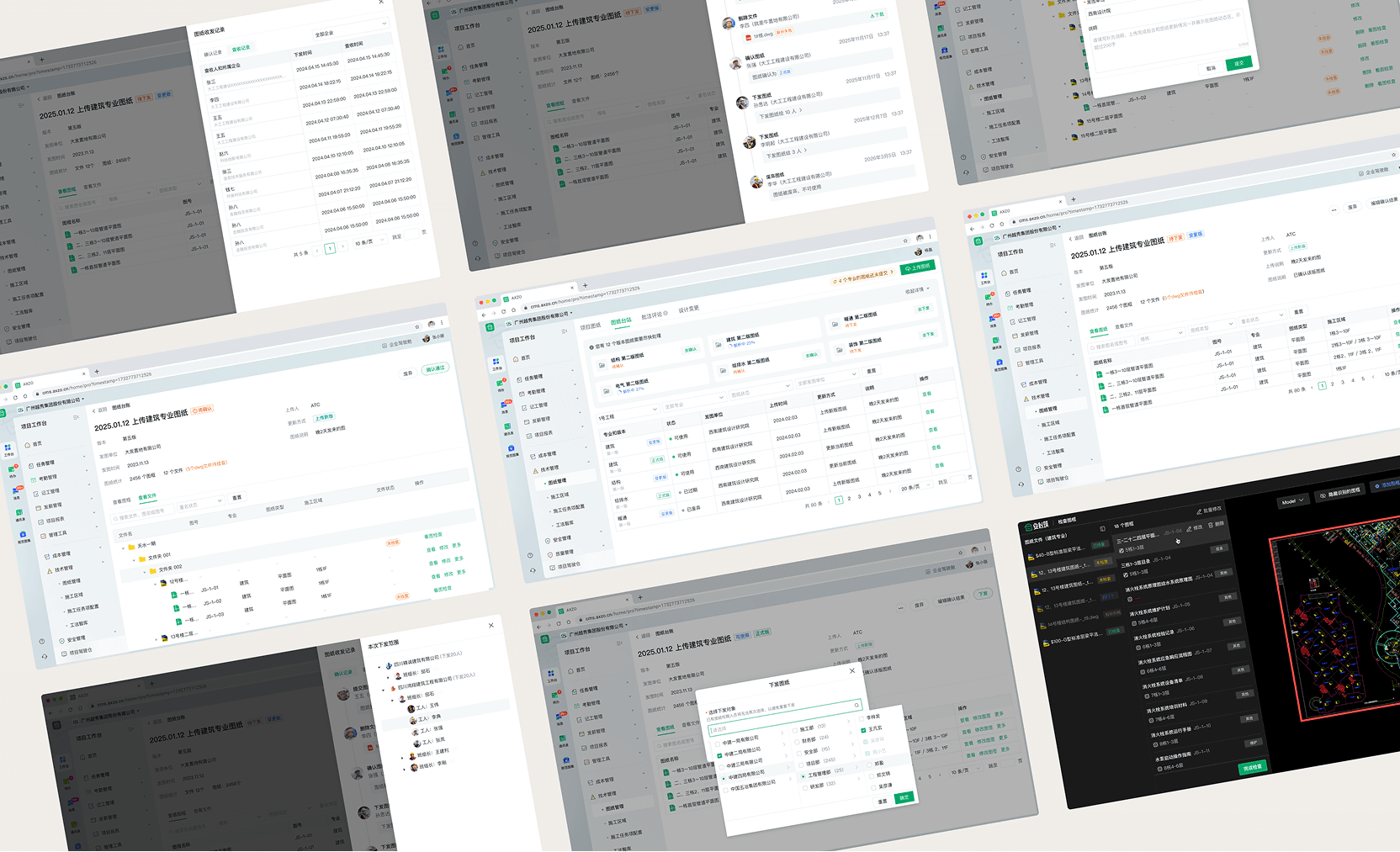

落地效果

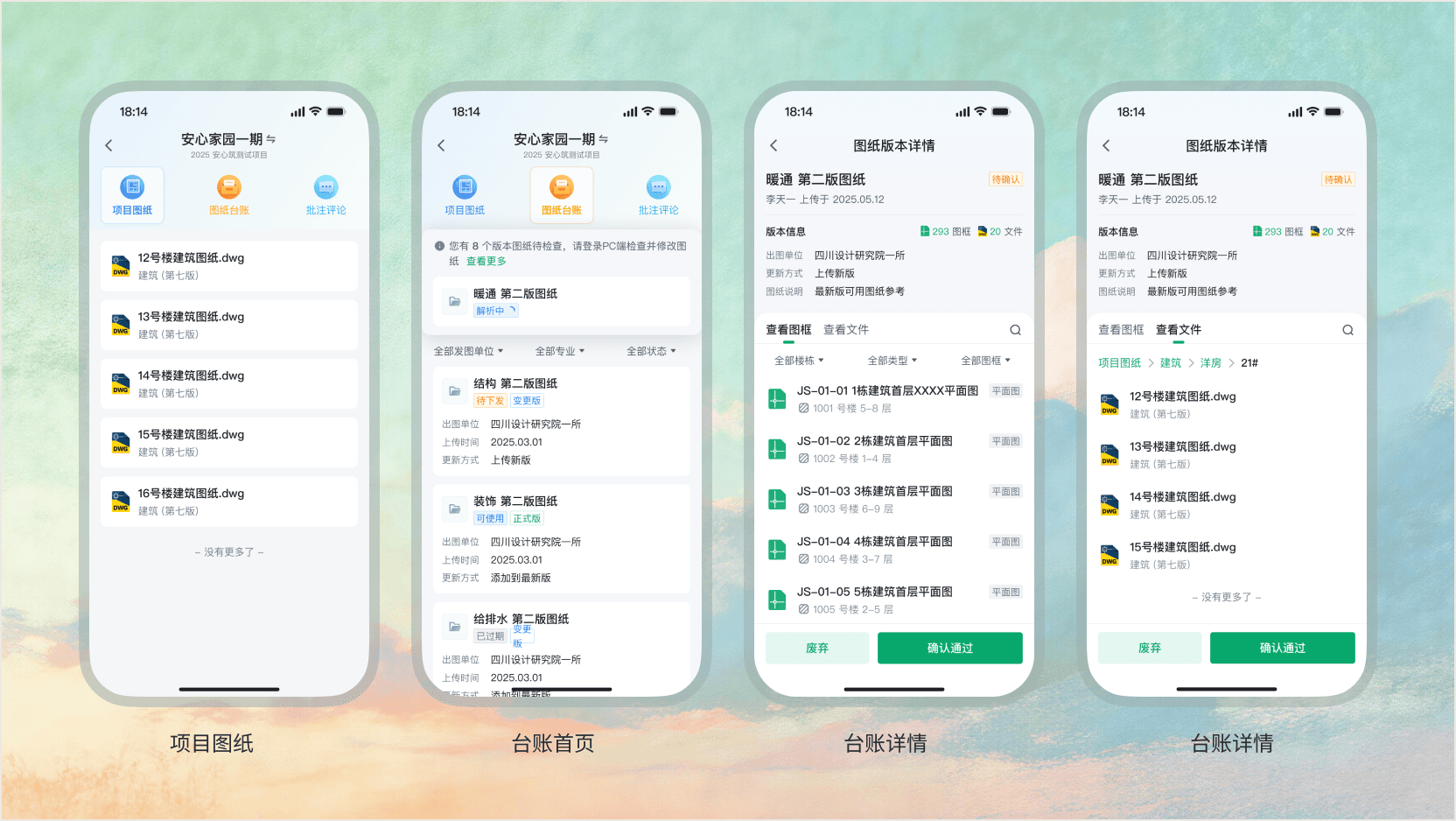

图纸模块 App 端核心页面如下。
项目图纸
台账首页
台账详情
台账详情
复盘与反思
好的 B 端设计不一定是颠覆性的重构。这个项目让我更确定，真正有效的设计往往是在不打破原有心智模型的前提下，用更克制、更聪明的方式解决复杂痛点，并同时为研发团队节省资源。
